機械真空泵的構造與使用

    系統的壓力低于101325Pa的都叫真空。一般把壓力為121325~1333Pa的稱為粗真空.1333~0.1333Pa的稱為低真空,0.1333~1.333X10-5Pa的稱為高真空，1.333X10-6Pa以下的稱為超高真空。
     為獲得低真空最常用的一種機械泵是油封式轉動泵，簡稱真空泵。因?yàn)檫@種機械泵極限真空較高(0.133~0.0133Pa).而且壓力為133.3Pa左右時其抽氣速率還不是降得很低.所以應用比較廣泛。

1.構造

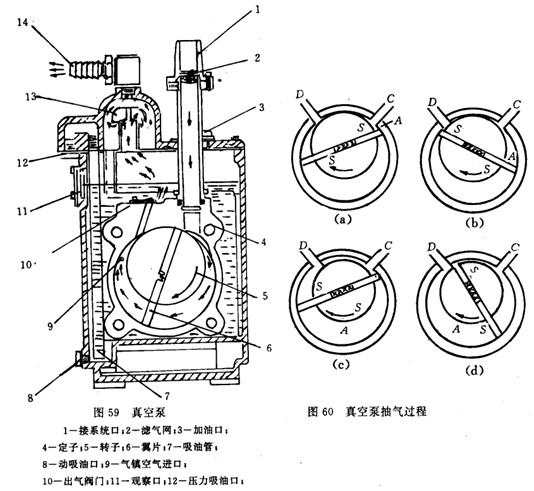

常見的真空泵其結構如圖59所示.內部主要是一個圓簡形定子.里面有一個精密加工的實心圓往作為轉子.轉子偏心地裝置在定子腔壁上方.分隔進氣和排氣管.并起氣密作用。兩個翼片S及S'橫嵌在轉子圖往體的直徑上.被夾在它們中間的一根彈簧壓緊(見圖60)。S及S'將轉子和定子之間的空間分隔成三部分.當具片在圖60a位登時.空氣由待抽的容器經過管子C進入空間A。當S隨轉子轉動而離開時圖60b區城A增大.氣體經C管被吸入。當繼續轉動圖60c時，S'將空間A與進氣管C隔斷，此后轉子繼續轉動.A空間的容積又逐步縮小.氣體被壓編。直到壓力大于101325P.時.排氣閥就打開，而氣體被驅出。這樣當轉子轉動時.兩個翼片所分隔的空間不斷的吸氣和排氣.使抽空容器達到一定的真空度。
這種泵的壓縮比可高達700:1，因此，若待抽空氣中有水氣或其它可凝氣存在，氣體受壓縮時.燕氣就可能凝結成液體.成為無數小滴混入油內。隨著機油的泵內循環，一方面會燕發到被抽容器中去.大大降低體系的真空度.另一方面破壞了油的品質，降低了油在泵內的密封和潤滑作用，還會使轉子定子器壁生銹。為解決這一間題，除在泵內有氣鎮空氣進口以降低空氣與燕氣壓縮比外，還需在進口前安裝冷阱或吸收塔。

2.使用
使用真空泵時應注愈以下事項:
(1)真空泵由電動機帶動，運轉時，電動機溫度不能超過規定溫度。在正常運轉時，不應有摩擦、金屬碰擊等異聲。
(2)在進口前，應連三通活塞.以便在停泵前可使真空泵與大氣相通。這樣.既可保持體系的真空度.又免得泵油倒吸。
(3)真空泵進氣口與被抽空氣系統連接的橡皮管應用真空橡皮管并事先洗凈。
