旋片式機械真空泵與油擴散真空泵介紹

    在許多化學實驗中.要求系統內部的壓力低干外界大氣壓力.這一般是借助真空泵來實現的.真空泵有機械泵和擴散泵兩種.前者的真空度可達1~0.1pa.后者可獲得小于10Pa的真空。

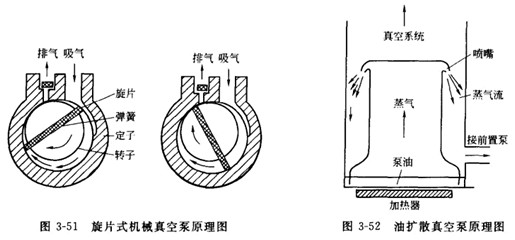

    常用的機械泵為旋片式油泵(見圖3-51).氣體從真空系統吸入泵的入口.隨偏心輪旋轉的旋片使氣體壓縮，再從出口排出.其效率主要取決于旋片與定子之間的密封程度。整個裝置都浸在油中.以油作為封閉液和潤滑液。使用機械泵時，在抽氣口處接一真空橡皮管，使之與實驗系統相通即叮開始工作。注意事項如下:
①正確判別泵的進、出氣口；
②操作過程中.隨時檢查整個系統的密封性:
③必要時，在泵的進氣口前裝置冷凝器、洗氣瓶或吸收塔.以除去實驗系統產生的易凝結蒸氣、腐蝕性氣體或揮發性液體.
④停止工作后.立即使泵的抽氣口與大氣連通.以防泵油倒吸。

    油擴散泵的工作原理如圖3-52所示。沸騰槽來的泵油(硅油)蒸氣。通過噴嘴按一定角度以很高速度向下沖擊，從真空系統擴散而來的氣體或蒸氣分子不斷受到高速油蒸氣分子的作用.富集在下部區域.然后再被機械泵抽走.油分子則被冷凝而流回沸騰槽。為提高真空度.可以串接幾級噴嘴.實臉室常使用三級擴散泵。

    油擴敵泵有以下優點:①無毒.②硅油的燕氣壓較低，室赴下小于10-5pa.高于此壓力使用可不用冷阱:③油分子最大.能使氣體分子有效地加速.缺點是在高溫下有空氣存在時硅油易分解.且油分子易污染真空系統.因此使用時必須在前置機械泵已抽到1Pa時才能開始加熱。
